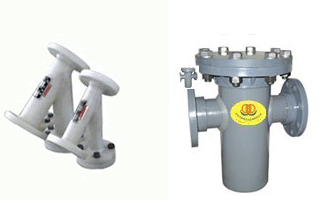

管道型過濾器
|
概
述
過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其它設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
本廠生產的過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、價格低廉等優點，其主要適用的物料有：
化工、石油化工生產中弱腐蝕性物料，如：水、油品、氨、烴類等。
化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、醛酸等。
制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糖漿等。
Y型過濾器
(1)Y型焊接錐管螺紋式（SBY型）、承插焊式（SBY型）（DN15～40,PN≤5.0MPa)
SBY型
DN |
L |
N
Rc3/8 |
H |
SBY型 |
SBY型 |
D |
D |
T |
15 |
130 |
169 |
Rc1/2 |
21.8/18.5 |
10 |
20 |
130 |
179 |
Rc3/4 |
27.4/25.5 |
13 |
25 |
140 |
182 |
Rc1 |
34.2/32.5 |
13 |
32 |
160 |
209 |
Rc11/4 |
42.9/38.5 |
13 |
40 |
170 |
217 |
Rc11/2 |
48.8/45.6 |
13 |
(2)、Y型焊接法蘭連接式（SBY型）（DN15～400、PN≤5.0MPa)
SBY型
DN |
L |
H |
N |
15 |
260 |
180 |
Rc1/4
|
20 |
270 |
190 |
25 |
270 |
190 |
32 |
280 |
230 |
Rc1/4
|
40 |
280 |
230 |
50 |
290 |
245 |
Rc3/8
|
65 |
320 |
280 |
80 |
350 |
315 |
100 |
425 |
360 |
125 |
480 |
390 |
150 |
540 |
460 |
Rc3/4
|
200 |
700 |
540 |
250 |
800 |
660 |
M20×1.5
|
300 |
950 |
750 |
350 |
1050 |
845 |
400 |
1250 |
920 |
|
SBY型 DN15～25 |
SBY型
DN32～400 |
(3)、Y型帶夾套焊制法蘭連接式(SBY型）（DN20～200，PN≤5.0MPa)
SBY型
DN |
L |
H |
進出口a，b |
蒸汽壓力 |
N |
20 |
370 |
235 |
G1/2
|
≤0.6MPa
|
Rc1/4
|
25 |
370 |
235 |
32 |
390 |
275 |
40 |
390 |
285 |
G3/4
|
50 |
420 |
295 |
Rc3/8
|
65 |
450 |
330 |
80 |
500 |
370 |
100 |
575 |
415 |
125 |
650 |
450 |
150 |
700 |
525 |
DN25
|
Rc3/4
|
200 |
890 |
610 |
|
SBY型 |
T型過濾器
(1)T型對焊連接直通式過濾器（TI-W型）（DN50～400,PN≤5.0MPa)
(2)T型法蘭連接直通式過濾器（TI-F型）（DN50～400,PN≤5.0MPa)
TI-W、TI-F型
DN |
TI-W型 |
TI-F型 |
N |
L |
DO |
H |
L |
H |
系列A |
系列B |
50 |
128 |
60.3 |
57 |
175 |
230 |
170 |
Rc3/8 |
65 |
152 |
76.1 |
76 |
195 |
260 |
170 |
80 |
172 |
88.9 |
89 |
210 |
290 |
180 |
100 |
210 |
114.3 |
108 |
230 |
350 |
200 |
125 |
248 |
139.7 |
133 |
310 |
390 |
230 |
150 |
286 |
168.3 |
159 |
335 |
435 |
250 |
Rc3/4 |
200 |
356 |
219.1 |
219 |
400 |
540 |
310 |
250 |
432 |
273 |
273 |
450 |
640 |
370 |
M20×1.5 |
300 |
508 |
323.9 |
325 |
535 |
745 |
425 |
350 |
558 |
355.6 |
377 |
580 |
800 |
460 |
400 |
610 |
406.4 |
426 |
640 |
900 |
520 |
注：用戶在訂貨時清注明三通壁厚系列
（3)T型對焊連接折疊直通式過濾器（TMI-W型）（DN200～500,PN≤5.0MPa)
TMI-W型
DN
|
D0
|
L
|
H
|
N
|
系列A |
系列B |
200 |
219.1 |
219 |
356 |
380 |
M20×1.5
|
250 |
273 |
273 |
432 |
520 |
300 |
323.9 |
325 |
508 |
580 |
350 |
355.6 |
377 |
558 |
700 |
400 |
406.4 |
426 |
610 |
760 |
500 |
508 |
529 |
762 |
920 |
|
TMI-W型 |
籃式過濾器
(1)籃式法蘭連接直通平底過濾器（SBL型）（PN≤5.0MPa,
DN15～300)
DN |
L |
H |
H1 |
D0 |
N |
DN |
L |
H |
H1 |
D0 |
N |
15 |
180 |
260 |
160 |
Ф76 |
Rc3/4 |
80 |
340 |
400 |
250 |
Ф159 |
Rc3/4
M20×1.5 |
20 |
180 |
260 |
160 |
Ф76 |
100 |
400 |
470 |
300 |
Ф219 |
25 |
180 |
260 |
160 |
Ф76 |
125 |
480 |
550 |
360 |
Ф273 |
32 |
200 |
270 |
160 |
Ф76 |
150 |
500 |
630 |
420 |
Ф273 |
40 |
260 |
300 |
170 |
Ф108 |
200 |
560 |
780 |
530 |
Ф325 |
50 |
260 |
300 |
170 |
Ф108 |
250 |
660 |
930 |
640 |
Ф426 |
65 |
330 |
360 |
210 |
Ф133 |
300 |
750 |
1200 |
840 |
Ф478 |
|
SBL型 |
|
(2)籃式帶夾套法蘭連接直通平底過濾器(SBL-F型）（PN≤5.0MPa,
DN15～200)
DN |
L |
H |
H1 |
蒸汽壓力
(MPa) |
夾 套
|
N |
D0 |
進口a |
進口b |
15 |
215 |
350 |
180 |
≤0.6 |
Ф108 |
G3/4
|
G3/4
|
Rc3/4 |
20 |
215 |
350 |
180 |
Ф108 |
25 |
215 |
350 |
180 |
Ф108 |
32 |
235 |
360 |
180 |
Ф108 |
40 |
300 |
430 |
210 |
Ф159 |
50 |
300 |
430 |
210 |
Ф159 |
65 |
450 |
490 |
250 |
Ф159 |
80 |
460 |
530 |
290 |
Ф273 |
DN20
|
DN20
|
100 |
500 |
600 |
345 |
Ф325 |
125 |
580 |
700 |
410 |
Ф377 |
DN25
|
DN25
|
150 |
600 |
780 |
470 |
Ф377 |
200 |
660 |
930 |
580 |
Ф426 |
|
SBL-F型 |
(3)籃式支承高低接管法蘭連接式過濾器(SBL IV型),見圖20,表18(DN350-500,PN≤5.0MPa)
公稱直徑
DN |
公稱壓力
PN |
結構尺寸 |
管塞N |
L |
H |
H1 |
H2 |
H3 |
Do |
do |
n-Φ |
350 |
≤5.0MPa |
800 |
1890 |
300 |
1070 |
1520 |
500 |
Φ420 |
3-Φ20 |
ZG 1" |
400 |
840 |
2000 |
300 |
1080 |
1600 |
550 |
Φ430 |
3-Φ20 |
450 |
960 |
2320 |
300 |
1280 |
1880 |
600 |
Φ520 |
3-Φ24 |
500 |
1080 |
2510 |
300 |
1390 |
2040 |
700 |
Φ620 |
3-Φ24 |
|
|
|
|
|
